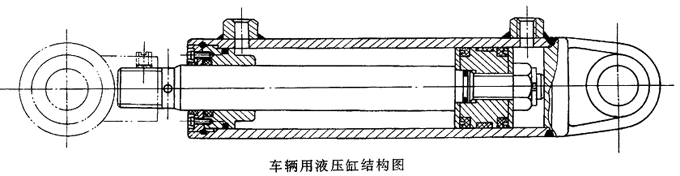

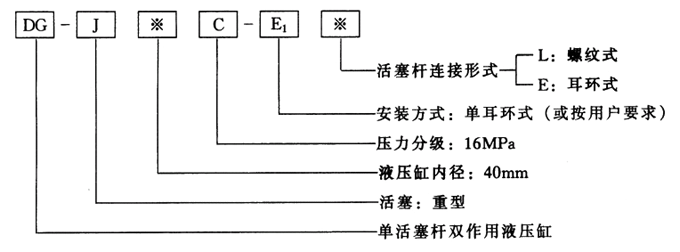

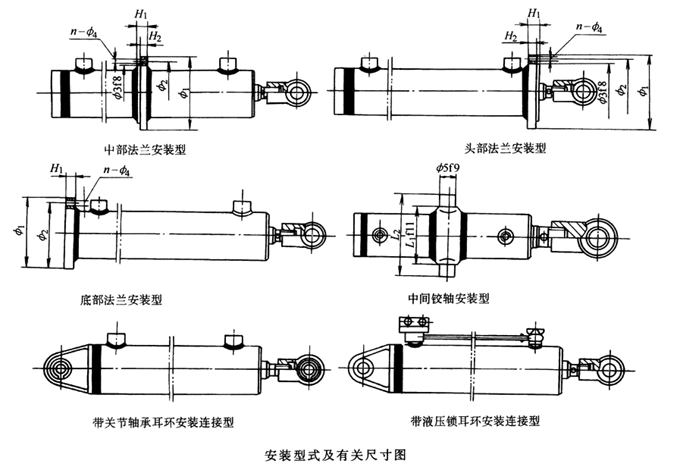

型號意義
技術規格
型號 | 缸徑/mm | 桿徑/mm | 活塞面積/cm2 | 推力/N | 拉力/N | 最大行程/mm | |
大端 | 小端 | 16MPa | 16MPa | ||||
DG-JB40E-※-※ | 40 | 22 | 12.57 | 8.63 | 20160 | 13800 | 1500 |
DG-JB50E-※-※ | 50 | 28 | 19.64 | 13.48 | 31410 | 21560 | 1500 |
DG-JB63E-※-※ | 63 | 35 | 31.17 | 21.27 | 49870 | 34480 | 2000 |
DG-JB80E-※-※ | 80 | 45 | 50.27 | 34.37 | 80430 | 54980 | 2500 |
DG-JB100E-※-※ | 100 | 55 | 78.54 | 53.91 | 125660 | 87650 | 6000 |
DG-JB110E-※-※ | 110 | 63 | 94.99 | 63.38 | 152050 | 102180 | 6000 |
DG-JB125E-※-※ | 125 | 70 | 122.72 | 83.13 | 196350 | 134770 | 8000 |
DG-JB140E-※-※ | 140 | 80 | 163.86 | 103.62 | 246300 | 165870 | 8000 |
DG-JB150E-※-※ | 150 | 85 | 176.72 | 119.97 | 287240 | 191940 | 8000 |
DG-JB160E-※-※ | 160 | 90 | 200.96 | 136.38 | 321700 | 219920 | 8000 |
DG-JB180E-※-※ | 180 | 100 | 254.34 | 175.84 | 407150 | 281490 | 8000 |
DG-JB200E-※-※ | 200 | 110 | 314.16 | 219.23 | 502660 | 350770 | 8000 |
DG-JB220E-※-※ | 220 | 125 | 380.13 | 257.41 | 608210 | 411860 | 8000 |
DG-JB250E-※-※ | 250 | 140 | 490.88 | 336.96 | 785410 | 539100 | 8000 |
DG-JB280E-※-※ | 280 | 150 | 615.24 | 438.50 | 984000 | 780800 | 8000 |
DG-JB320E-※-※ | 320 | 180 | 804.25 | 549.78 | 1286800 | 879650 | 8000 |
生產廠 | 四平市永晟液壓有限公司 | ||||||

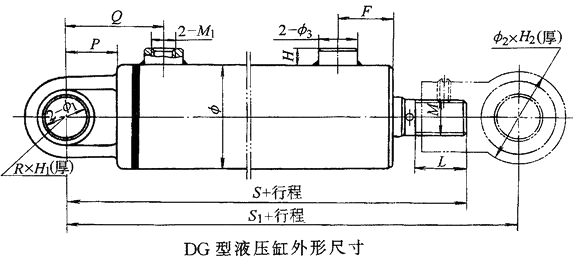

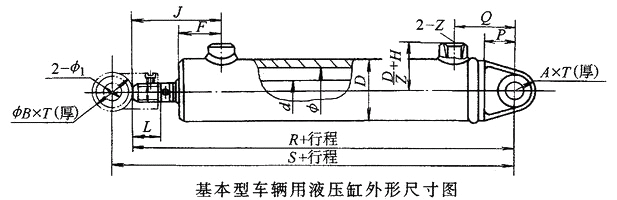

外形尺寸
